PHG سلسلة اثنين من الأسلاك الصناعية الحموضة الارسال

نظرة عامة على المنتجات

تطبيق في البتروكيماويات ، والصيدلة ، وتوليد الطاقة ، تخمير ، والصناعات الكيماوية غرامة ، مثل عملية الإنتاج ، ومراقبة الحافلات يمكن أن تكون مطابقة مع تمديد كابل أو طاعون المجترات الصغيرة ، الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ بطانة F4 وغيرها من المواد دليل طويل ، وتوفير أنابيب الخيوط ، شفة ، تركيب ، تركيب الصحية وغيرها من أشكال التثبيت ، من أجل التكيف مع بيئة التطبيق المختلفة متطلبات التثبيت

ميزات المنتج

اثنين من الأسلاك الارسال ، معزولة 4-20mA الناتج ، هارت البروتوكول الاختياري

براءة اختراع نوع الضغط الكهربائي الرقم الهيدروجيني

تعويض درجة الحرارة PT1000

سهولة الاندماج في نظام التحكم الحالي ( على سبيل المثال ، البلدان النامية )

ذكي عرض مزدوج مع المعلمة ، والاتصالات الرقمية

تركيب أشكال متعددة اختيارية

السلامة جوهري انفجار اختياري

ضوء الخلفية يجعل من السهل قراءة عرض القيم في بيئة مظلمة

المعلمات التقنية من المنتجات

ذكر المكتب الصحفى شل المواد

التأريض الكهربائي

موصل كهربائي M27 * 2-vp-6 مطلية بالذهب موصل / ثابت يؤدي اختياري

عملية ربط m27x2 ، 3 / 4 معاهدة عدم انتشار الأسلحة النووية

عمق القطب 40 ( 60 ، 100 ، 150 اختياري )

درجة الحرارة تعويض المقاومة : PT1000 ( يمكن تخصيص PT100 ، NTC10K ، الخ . )

مجموعة متنوعة من الأفلام الحساسة الزجاج اختياري

ضغط الغاز : 0.1mpa 0.25mpa , 0.4mpa , 0.6mpa , 0.8mpa , ,

وصف الأسلاك

هوسمان التوصيل

استخدام التوصيل هورسمان ، اتبع الرسم البياني التالي

1 ، فك المسمار ، سحب المكونات صعودا

2 ، رافعة المكونات ، وفقا الأسلاك الرسم التخطيطي الأسلاك .

سبائك الألومنيوم مربع المحطة الطرفية ؟

اختبار الارسال

معيار حل العازلة تستخدم عادة في الاختبار . الطريقة هي : أولا ، معايرة نقطة محايدة ( بالقرب من الرقم الهيدروجيني 7 ) مع الرقم الهيدروجيني 6.86 حل القياسية ، والناتج من الارسال يجب أن يكون 12mA ( 4-20mA ) أو 5mA ( 0-10mA ) ، الخطأ هو القضاء عليها عن طريق تعديل وضع الجهد . " س " الجهد على تعديل الدوائر ، وزيادة في اتجاه عقارب الساعة ، وانخفاض في اتجاه عقارب الساعة . نقطة حمضية يتم فحصها من قبل ph4.01 حل القياسية ، والناتج من الارسال هو 4.01 × 1.142 + 4 = 8.58ma ( 4-20ma ) الخطأ هو القضاء عليها عن طريق تعديل المنحدر الجهد . " S " الجهد على تعديل الدوائر ، وأخيرا وضع مسبار الارسال في الرقم الهيدروجيني 9-18 حل القياسية ، والناتج من الارسال يجب أن يكون 9-18 × 1.142 + 4 = 14.48ma ( 4-20mA ) ، الفرق بين المؤشر و المعيار هو أداة خطأ .

يرجى ملاحظة أنه عند الانتهاء من اختبار حل واحد ثم حل آخر ، يجب تنظيف التحقيق مع نفس الحل قيمة الرقم الهيدروجيني من الحل تحت الاختبار ، وإلا فإنه سوف يؤدي إلى خطأ كبير في الاختبار .

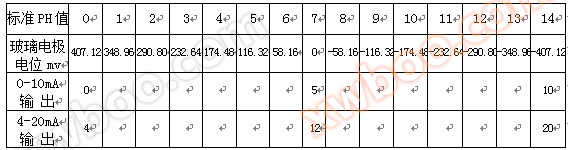

الشكل الثالثPHقيمة المدخلات والمخرجات إشارة

تركيب واستخدام

1 ، بعد صك فتح مربع ، يجب التحقق من ما إذا كان هناك أي ضرر ، والتسرب ، تخفيف الظاهرة ( إشارة جسر الملح حول الزجاج الكهربائي يسمح عودة الملح تبلور الظاهرة ) .

2 ، اثنين من الأسلاك الارسال ، الوصول إلى جهاز الكمبيوتر ، تعديل مسجل ، الطابعة ، وغيرها من الصكوك الثانوية ، يجب أن تكون مجهزة مع نوع العزل الموزع أو مع إنتاج الشركة XMT أو xmz-1000 سلسلة من أدوات العرض مع عزل الانتاج ، تحتاج إلى 4-20ma إشارة من محطة الانتاج ، من أجل عزل نظام القياس و الإخراج إلى الثانوية متر من التدخل المشترك . الرقم الهيدروجيني الارسال ، قطب كهربائي نظام التواصل مع الأرض ، من أجل العمل بشكل صحيح ، يجب أن تكون الأسلاك الخارجية معلقة على الأرض ، والعزل جيدة ، والكمبيوتر أو تعديل تسجيل الصك ، في الغالب ، هو مصدر الطاقة الأرضية ، مباشرة بعد الاتصال مع الارسال ، الارسال حلقة الأرض على شكل دائرة قياس اثنين من نقطة التأريض ، مما أدى إلى فشل القطب المرجعي كهربائيا . و

3 ، بعد الانتهاء من فحص الأسلاك ، مربع المحطة الطرفية ، وغطاء الصحافة المسمار يجب أن يكون مشدود بإحكام ، لضمان أن مربع المحطة الطرفية مختومة بشكل جيد . عندما تكون رطبة جدا ، وسوف يؤدي إلى خلل في الانتاج .

4 ، الارسال توصيل خط جيد ( يجب أن نميز بين 24V 220 فولت امدادات الطاقة امدادات الطاقة ! و

عندما يتم وضع مسبار في الماء النظيف ، قيمة الرقم الهيدروجيني يجب أن يكون حوالي 7 ، لأن عملية النقل سوف يؤدي إلى تراكم فقاعات في قياس المجال الكهربائي ، وبالتالي فإن قيمة الانتاج سوف تظهر ظاهرة غير طبيعية . عند هذه النقطة ، يمكن أن تكون أجهزة الاستشعار تستقيم ، يدق في التحقيق مع اليد حتى فقاعة لا يمكن أن ينظر إليه في قياس الكرة فقاعة ، إضافة القليل من حمض ينبغي أن تظهر قيمة منخفضة ، ثم الأساسية العادية ، ثم لا تتسرع في التكيف ، غمر أكثر من 24 ساعة ، حتى أن عدم الاتزان المحتملة للحد من الاستقرار بعد التحقق .

5 - انظر تعليمات خاصة للتفتيش

6 ، الارسال تركيب الأسلاك انظر الشكل 4 أو 5 ( ختم الرقم الهيدروجيني متر )

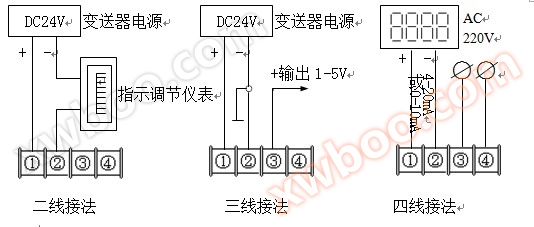

الرسم التخطيطي الأسلاك

6 ، ينبغي أن تعتمد على أداة اختبار وسائل الإعلام العادية التفتيش ، وسائل الإعلام في حالة جيدة يمكن أن يتم التفتيش كل ستة أشهر ، مقياس ، التلوث الخطير يجب أن يكون شهر أو أسبوعين من التفتيش والتنظيف ، حتى لو كان هناك جهاز التنظيف التلقائي ، ينبغي أيضا أن يكون في كثير من الأحيان التفتيش .

7 ، وانخفاض نهاية مربع تقاطع الارسال هو الحل المرجعي الأخدود عالية ، من خلال جسر الملح هيكل التواصل مع الحل تحت الاختبار ، وسوف يكون هناك خسارة طفيفة ، عندما حل مرجعي أكثر من نصف سنة إلى سنة ، ينبغي أن تستكمل في العام ، مع الضغط تعويض الجهاز ، ينبغي إيلاء الاهتمام إلى الضغط لا يمكن أن يكون أقل من قيمة الضغط المتوسط ، لمنع تسرب إشارة التلوث الكهربائي ، يمكن أن يكون الضغط بشكل دوري .

★ 8 ، الزجاج الكهربائي هو من السهل أن تستهلك السلع ، واستخدام دورة حوالي سنة واحدة ، قطب كهربائي استخدام الوقت مع قياس وسائل الإعلام في حالة المياه وتنظيف وصيانة ما إذا كان هناك ما يكفي من العلاقة ، إذا كان الماء في حالة سيئة أو سيئة التنظيف ، وسوف تقلل إلى حد كبير من خدمة الحياة من القطب ، لذلك ، قياس الزجاج الكهربائي ليس في نطاق الضمان .
