الرقم الهيدروجيني الصناعية متر مع اثنين من الأسلاك

نظرة عامة على المنتجات

تطبيق في البتروكيماويات ، والصيدلة ، وتوليد الطاقة ، تخمير ، والصناعات الكيماوية غرامة ، مثل عملية الإنتاج ، ومراقبة الحافلات يمكن أن تكون مطابقة مع تمديد كابل أو طاعون المجترات الصغيرة ، الفولاذ المقاوم للصدأ ، الفولاذ المقاوم للصدأ بطانة F4 وغيرها من المواد دليل طويل ، وتوفير أنابيب الخيوط ، شفة ، تركيب ، تركيب الصحية وغيرها من أشكال التثبيت ، من أجل التكيف مع بيئة التطبيق المختلفة متطلبات التثبيت

ميزات المنتج

اثنين من الأسلاك الارسال ، معزولة 4-20mA الناتج ، هارت البروتوكول الاختياري

براءة اختراع نوع الضغط الكهربائي الرقم الهيدروجيني

تعويض درجة الحرارة PT1000

سهولة الاندماج في نظام التحكم الحالي ( على سبيل المثال ، البلدان النامية )

ذكي عرض مزدوج مع المعلمة ، والاتصالات الرقمية

تركيب أشكال متعددة اختيارية

السلامة جوهري انفجار اختياري

ضوء الخلفية يجعل من السهل قراءة عرض القيم في بيئة مظلمة

وصف الأسلاك

هوسمان التوصيل

استخدام التوصيل هورسمان ، اتبع الرسم البياني التالي

1 ، فك المسمار ، سحب المكونات صعودا

2 ، رافعة المكونات ، وفقا الأسلاك الرسم التخطيطي الأسلاك .

سبائك الألومنيوم مربع المحطة الطرفية ؟

اختبار الارسال

معيار حل العازلة تستخدم عادة في الاختبار . الطريقة هي : أولا ، معايرة نقطة محايدة ( بالقرب من الرقم الهيدروجيني 7 ) مع الرقم الهيدروجيني 6.86 حل القياسية ، والناتج من الارسال يجب أن يكون 12mA ( 4-20mA ) أو 5mA ( 0-10mA ) ، الخطأ هو القضاء عليها عن طريق تعديل وضع الجهد . " س " الجهد على تعديل الدوائر ، وزيادة في اتجاه عقارب الساعة ، وانخفاض في اتجاه عقارب الساعة . نقطة حمضية يتم فحصها من قبل ph4.01 حل القياسية ، والناتج من الارسال هو 4.01 × 1.142 + 4 = 8.58ma ( 4-20ma ) الخطأ هو القضاء عليها عن طريق تعديل المنحدر الجهد . " S " الجهد على تعديل الدوائر ، وأخيرا وضع مسبار الارسال في الرقم الهيدروجيني 9-18 حل القياسية ، والناتج من الارسال يجب أن يكون 9-18 × 1.142 + 4 = 14.48ma ( 4-20mA ) ، الفرق بين المؤشر و المعيار هو أداة خطأ .

يرجى ملاحظة أنه عند الانتهاء من اختبار حل واحد ثم حل آخر ، يجب تنظيف التحقيق مع نفس الحل قيمة الرقم الهيدروجيني من الحل تحت الاختبار ، وإلا فإنه سوف يؤدي إلى خطأ كبير في الاختبار .

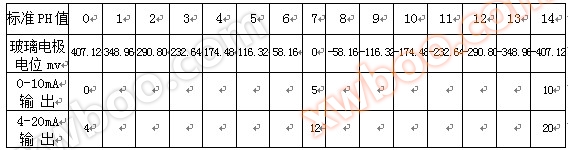

الشكل الثالثPHقيمة المدخلات والمخرجات إشارة

تركيب واستخدام

1 ، بعد صك فتح مربع ، يجب التحقق من ما إذا كان هناك أي ضرر ، والتسرب ، تخفيف الظاهرة ( إشارة جسر الملح حول الزجاج الكهربائي يسمح عودة الملح تبلور الظاهرة ) .

2 ، اثنين من الأسلاك الارسال ، الوصول إلى جهاز الكمبيوتر ، تعديل مسجل ، الطابعة ، وغيرها من الصكوك الثانوية ، يجب أن تكون مجهزة مع نوع العزل الموزع أو مع إنتاج الشركة XMT أو xmz-1000 سلسلة من أدوات العرض مع عزل الانتاج ، تحتاج إلى 4-20ma إشارة من محطة الانتاج ، من أجل عزل نظام القياس و الإخراج إلى الثانوية متر من التدخل المشترك . الرقم الهيدروجيني الارسال ، قطب كهربائي نظام التواصل مع الأرض ، من أجل العمل بشكل صحيح ، يجب أن تكون الأسلاك الخارجية معلقة على الأرض ، والعزل جيدة ، والكمبيوتر أو تعديل تسجيل الصك ، في الغالب ، هو مصدر الطاقة الأرضية ، مباشرة بعد الاتصال مع الارسال ، الارسال حلقة الأرض على شكل دائرة قياس اثنين من نقطة التأريض ، مما أدى إلى فشل القطب المرجعي كهربائيا . و

3 ، بعد الانتهاء من فحص الأسلاك ، مربع المحطة الطرفية ، وغطاء الصحافة المسمار يجب أن يكون مشدود بإحكام ، لضمان أن مربع المحطة الطرفية مختومة بشكل جيد . عندما تكون رطبة جدا ، وسوف يؤدي إلى خلل في الانتاج .

4 ، الارسال توصيل خط جيد ( يجب أن نميز بين 24V 220 فولت امدادات الطاقة امدادات الطاقة ! و

عندما يتم وضع مسبار في الماء النظيف ، قيمة الرقم الهيدروجيني يجب أن يكون حوالي 7 ، لأن عملية النقل سوف يؤدي إلى تراكم فقاعات في قياس المجال الكهربائي ، وبالتالي فإن قيمة الانتاج سوف تظهر ظاهرة غير طبيعية . عند هذه النقطة ، يمكن أن تكون أجهزة الاستشعار تستقيم ، يدق في التحقيق مع اليد حتى فقاعة لا يمكن أن ينظر إليه في قياس الكرة فقاعة ، إضافة القليل من حمض ينبغي أن تظهر قيمة منخفضة ، ثم الأساسية العادية ، ثم لا تتسرع في التكيف ، غمر أكثر من 24 ساعة ، حتى أن عدم الاتزان المحتملة للحد من الاستقرار بعد التحقق .

5 - انظر تعليمات خاصة للتفتيش

6 ، الارسال تركيب الأسلاك انظر الشكل 4 أو 5 ( ختم الرقم الهيدروجيني متر )

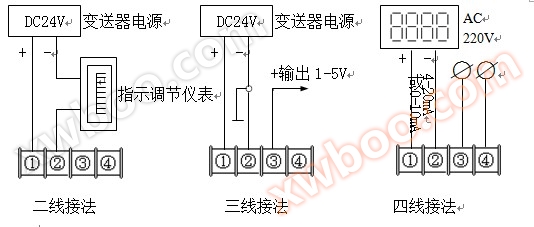

الرسم التخطيطي الأسلاك

6 ، ينبغي أن تعتمد على أداة اختبار وسائل الإعلام العادية التفتيش ، وسائل الإعلام في حالة جيدة يمكن أن يتم التفتيش كل ستة أشهر ، مقياس ، التلوث الخطير يجب أن يكون شهر أو أسبوعين من التفتيش والتنظيف ، حتى لو كان هناك جهاز التنظيف التلقائي ، ينبغي أيضا أن يكون في كثير من الأحيان التفتيش .

7 ، وانخفاض نهاية مربع تقاطع الارسال هو الحل المرجعي الأخدود عالية ، من خلال جسر الملح هيكل التواصل مع الحل تحت الاختبار ، وسوف يكون هناك خسارة طفيفة ، عندما حل مرجعي أكثر من نصف سنة إلى سنة ، ينبغي أن تستكمل في العام ، مع الضغط تعويض الجهاز ، ينبغي إيلاء الاهتمام إلى الضغط لا يمكن أن يكون أقل من قيمة الضغط المتوسط ، لمنع تسرب إشارة التلوث الكهربائي ، يمكن أن يكون الضغط بشكل دوري .

★ 8 ، الزجاج الكهربائي هو من السهل أن تستهلك السلع ، واستخدام دورة حوالي سنة واحدة ، قطب كهربائي استخدام الوقت مع قياس وسائل الإعلام في حالة المياه وتنظيف وصيانة ما إذا كان هناك ما يكفي من العلاقة ، إذا كان الماء في حالة سيئة أو سيئة التنظيف ، وسوف تقلل إلى حد كبير من خدمة الحياة من القطب ، لذلك ، قياس الزجاج الكهربائي ليس في نطاق الضمان .
